555定時器是一款經典且功能強大的集成電路，自問世以來，以其高可靠性、低成本和高靈活性的特點，在定時、延時、振蕩等眾多模擬和數字電路中得到了廣泛應用。本文將深入探討555定時器的工作原理，并結合其典型電路原理圖，詳細闡述如何設計一個基于555的定時器電路，并簡要介紹在現代應用場景下，如何通過軟件開發對其進行智能化控制與功能拓展。

一、555定時器芯片內部結構與工作原理

555定時器本質上是一個模擬-數字混合集成電路。其內部核心是一個由三個精密分壓電阻（每個5kΩ，故得名“555”）構成的參考電壓網絡，分別為比較器A（閾值比較器）和比較器B（觸發比較器）提供2/3 Vcc和1/3 Vcc的基準電壓。內部還集成了一個RS觸發器、一個放電三極管和一個輸出驅動級。

其工作原理可簡述為：

1. 觸發階段：當觸發端（引腳2）的電壓低于1/3 Vcc時，觸發比較器B輸出高電平，將RS觸發器置位（Q=1），輸出端（引腳3）變?yōu)楦唠娖剑瑫r(shí)放電管（引腳7）截止。
2. 定時/充電階段：輸出高電平后，外部RC電路（連接在電源Vcc、放電端和閾值端之間）開始通過電阻R向電容C充電，電容電壓（即閾值端，引腳6）隨之上升。
3. 復位階段：當電容電壓超過2/3 Vcc時，閾值比較器A輸出高電平，將RS觸發器復位（Q=0），輸出端變?yōu)榈碗娖剑瑫r(shí)放電管導通。
4. 放電階段：放電管導通后，電容C通過放電端（引腳7）快速放電，直至電壓再次低于1/3 Vcc，等待下一次觸發。

通過外部電阻和電容的合理配置，可以精確控制輸出高電平的持續時間（定時時間），公式為 T ≈ 1.1 R C（對于單穩態模式）。

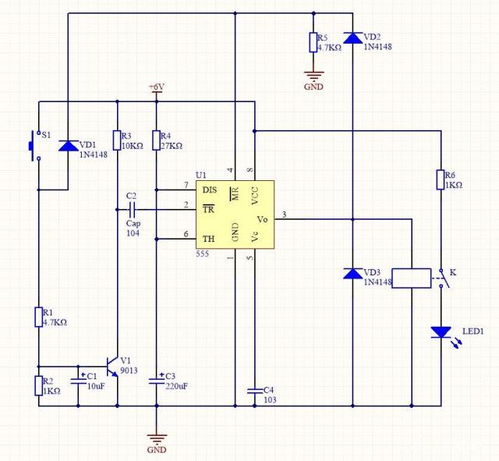

二、基于555的定時器電路設計（以單穩態模式為例）

單穩態模式是555作為定時器最經典的應用。其電路原理圖設計要點如下：

1. 核心元件：

• IC：NE555、LM555或CMOS版本的7555。

• 定時元件：電阻R（通常取值范圍在幾kΩ到幾MΩ）和電容C（通常取值范圍在幾pF到幾百μF）。

• 觸發信號：一個負脈沖（通常通過一個按鈕開關連接至地，并加上一個上拉電阻）。

1. 典型連接：

• 電源（Vcc，引腳8）與地（GND，引腳1）之間連接適當?shù)碾娫措妷海ㄍǔ?V-15V）。

• 觸發端（引腳2）通過一個常開按鈕開關接地，同時通過一個上拉電阻（如10kΩ）連接至Vcc，確保常態為高電平。

• 閾值端（引腳6）與放電端（引腳7）短接，并連接至外部RC網絡的中間節點。

• 外部RC網絡：電阻R連接在Vcc與放電/閾值節點之間，電容C連接在該節點與地之間。

• 輸出端（引腳3）可驅動LED、繼電器或作為其他電路的邏輯信號。

• 控制電壓端（引腳5）通常通過一個小電容（如0.01μF）接地以濾波，防止干擾。

• 復位端（引腳4）直接接Vcc以保持正常工作。

1. 設計計算：根據所需定時時間T，選擇合適的R和C值。例如，要設計一個10秒的定時器，若選擇C=100μF，則 R = T / (1.1 C) ≈ 10 / (1.1 0.0001) ≈ 90.9kΩ，可選用91kΩ的標準電阻。

三、軟件開發與智能化拓展

雖然555本身是純硬件定時器，但在現代嵌入式系統和物聯網應用中，可以將其與微控制器（如Arduino、STM32、ESP8266等）結合，通過軟件實現更復雜、更智能的控制。

1. 硬件接口：將555的輸出端（引腳3）連接到微控制器的數字輸入引腳，作為狀態檢測。將微控制器的某個數字輸出引腳連接到555的復位端（引腳4），或通過一個三極管/模擬開關控制其觸發端（引腳2），實現軟件的啟停控制。

1. 軟件開發功能：

• 定時參數設置：雖然555的定時時間由RC硬件決定，但軟件可以通過控制多路模擬開關切換不同阻值的電阻，實現多檔可編程定時。更常見的做法是使用微控制器的內部定時器來測量555的輸出脈寬，或直接由軟件生成精確的延時。

• 狀態監控與反饋：軟件可以實時讀取555的輸出狀態，判斷定時是否結束，并據此控制其他外圍設備（如顯示屏、蜂鳴器、網絡模塊）。

• 多任務與邏輯控制：軟件可以協調多個555定時器電路，實現復雜的時序邏輯。例如，一個555作為延時觸發，另一個作為脈沖寬度調制（PWM）發生器，由軟件統一調度。

• 用戶交互與界面：開發上位機軟件（如手機APP、PC程序）或Web界面，通過網絡模塊（如Wi-Fi、藍牙）與主控MCU通信，實現遠程設置定時時間、啟動/停止、查看定時狀態等功能。

• 數據記錄與分析：軟件可以記錄每次定時的開始時間、結束時間，并存儲或上傳至云端，便于后續分析與統計。

結論

555定時器以其簡潔而優雅的設計，提供了穩定可靠的硬件定時解決方案。通過理解其內部原理圖和基本電路設計，工程師可以快速構建各種定時應用。而在智能化時代，將其與微處理器及軟件開發相結合，則能極大地?cái)U(kuò)展其功能邊界，實現從簡單的延時到復雜的可編程、網絡化智能定時系統的跨越，體現了硬件基礎與軟件靈活性的完美融合。
